硫酸銨蒸發結晶器案例
來源：本站日期：2022-10-25 08:09:41 瀏覽：4509
項目名稱：硫酸銨蒸發結晶器案例
蒸發器類型：四效蒸發結晶器
設備規格：蒸發量6t/h
硫酸銨廢水蒸發結晶四效蒸發器項目概述：
硫酸銨主要用于農業肥料，適用于各種土壤和作物。含硫酸銨的工業廢水不加處理直接排放不僅造成嚴重的水污染，而且浪費大量的硫酸銨資源。如果通過蒸發結晶工藝回收利用硫酸銨，即可以減少水污染，又能回收油利用價值的農業產品，一般硫酸銨廢水生產工藝為強制循環蒸發結晶工藝。
硫酸銨廢水蒸發結晶四效蒸發器主要參數：
進料量：6t/h；進料濃度：35%；蒸發量：4t/h；產品濃度95%。
硫酸銨廢水蒸發結晶四效蒸發器選型：
康景輝針對硫酸銨廢水溶液的成分，為其選擇防腐蝕的材料，包括管式蒸發器、分離器、換熱器、產品泵、循環泵等。換熱器的板片選用鈦材，考慮到二次蒸汽也會帶有一定的腐蝕性氣體，因此冷凝水泵、聯管、真空泵等設備為確保長時間使用，也選用了雙相鋼材料加工制作。
硫酸銨廢水蒸發結晶四效蒸發器工藝確定：
根據設計參數，確定硫酸銨廢水工藝流程為板管結合蒸發帶連續結晶，物料的流動順序分別為三效板式蒸發器→四效板式蒸發器→一效管式蒸發器→二效管式蒸發器。
工藝流程為：
來自前一工序物料進入平衡罐，由物料泵經電磁流量計設定流量打入預熱器，物料經多段換熱到一定溫度后進入三效板式蒸發器，經三效分離器分離后由泵打入四效板式蒸發器，從四效分離器出來。物料經過三、四效板式蒸發器后，蒸發水量為1.9t/h，此時物料濃度約為50%，剛好達到臨界的飽和度，晶體不析出。
之后物料經管式換熱器換熱后進入一效、二效結晶器蒸發并使晶粒生長，同時一、二效均有一臺大流量離心泵作為循環泵進行強制循環，以防止晶體將設備管道堵塞。產品濃度達到約為75%時出料，出料時產品濃度達到95%。
同時，一部分物料進入二效結晶器的分離室，并在二效結晶器和二效蒸發器之間做強制循環蒸發，濃縮到擁有一定過飽和度時，在結晶器里結晶，隨著晶粒長大到規定大小，晶體下降至結晶器下部，通過管路排出到分離機將晶粒和母液分離；分離出的晶粒排出進入下一工序，母液回到進料罐中進行下次循環。
硫酸銨廢水蒸發結晶四效蒸發器工藝選擇原因：
通過管板結合的方式使得蒸發和結晶得過程能夠連續進行。先是利用板式蒸發器熱效率高、節能等特點將低濃度物料中的水分快速的蒸發，使物料的濃度接近但不能達到飽和點，以防止晶體析出后繼續生長造成板片的阻塞；接著通過兩臺管式蒸發器強制循環，使得物料在結晶器中析出晶體并逐漸長大。

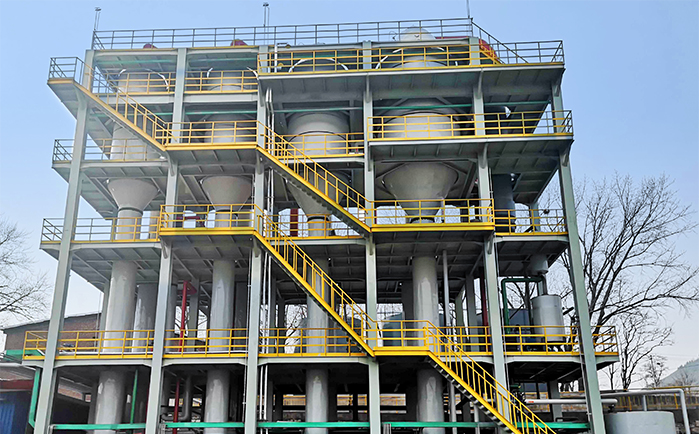

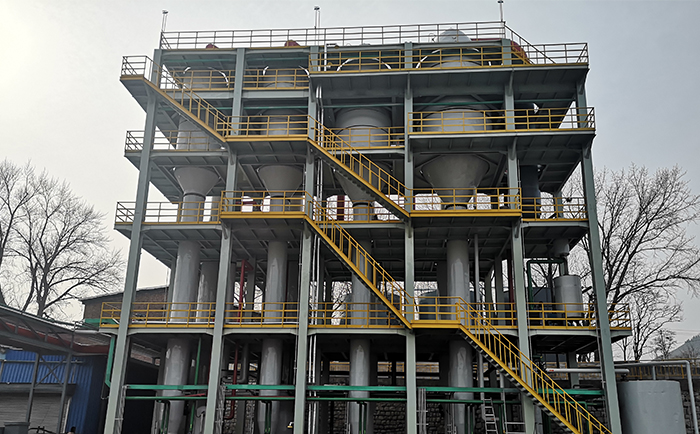

案例實拍
