橫管降膜蒸發器原理
來源：本站日期：2022-11-05 05:11:31 瀏覽：2360

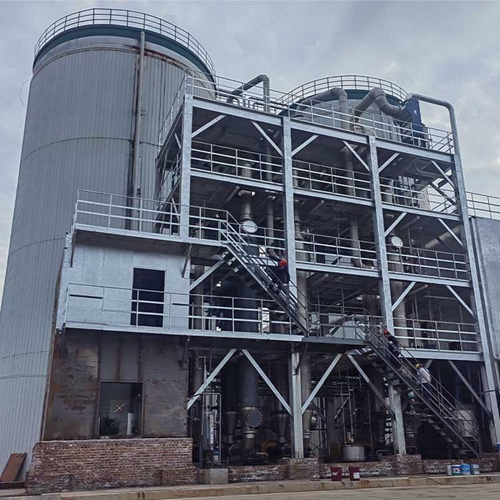

橫管降膜蒸發器是根據物料介質的特性設計的蒸發器，常見于食品、化工、海水淡化等行業，且在這些領域應用較為成熟，康景輝小編和大家一起了解下橫管降膜蒸發器原理。
橫管降膜蒸發器擁有較高的換熱系數，可以減少蒸發器的體積，節約空間，降低成本，比較適宜蒸發濃度或粘度較大的溶液。
橫管降膜蒸發器原理主要是了解溶液特性，然后針對橫管降膜蒸發器的管束、布液器進行設計，在橫管降膜蒸發中，換熱管外蒸發傳熱系數在總管內外總傳熱系數中起主要作用。
橫管降膜蒸發器的管束排列多為上下相鄰兩排換熱管交錯排列或排列一致的方式。當上下相鄰兩排換熱管為交錯排列時，由于換熱管間隙和換熱管管徑的不同，不同換熱管表面海水分布不均，從而造成部分換熱管表面鹽水濃縮倍率增高；
當上下相鄰兩排換熱管排列一致時，部分噴淋的物料未與換熱管表面接觸，直接從換熱管間隙落下，從而造成換熱管表面鹽水濃縮倍數高于蒸發器實際濃縮倍率。
橫管降膜蒸發器是由較低的溫度或熱流量引氣的表面蒸發，溶液沿管壁呈膜狀流下，水平管內蒸汽凝結與流動現象非常復雜，由于存在兩相轉化、相間相互作用及重力影響，使其不能用分析方法來處理。
橫管降膜蒸汽管內凝結會在管壁上形成一層液膜，當蒸汽流速較大，凝結液流量較小時，液膜會沿管壁圓周方向均勻分布，形成環狀流。隨著凝結繼續進行，蒸汽流速下降，凝結液量增多，凝結液受重力作用明顯，凝結液在底部積聚，形成分層流。
環狀流沿軸向對稱，可以視流動與傳熱沿圓周方向相同，便于計算分析，但是對分層流，由于凝結液在底部積聚，底部液膜增厚，阻礙換熱，蒸汽側和底部凝結傳熱系數不同。
