隨著我國對硼鎂礦資源的不斷開發，高品位的硼鎂礦資源越來越少。低品位硼鎂礦制備的綜合利用備受關注，康景輝蒸發器小編和大家一起聊聊低品位硼鎂礦制備硼酸及回收硫酸鎂。
一、硫酸鎂的用途
硼酸是重要的工業原料，在半導體、陶瓷﹑電鍍等工業制造業中得到廣泛應用。
一水硫酸鎂是化妝品﹑洗滌劑﹑食品添加劑﹑飼料添加劑等的主要成分，可利用粗鎂直接脫水生產一水硫酸鎂，也可從海洋型天然鹽水和固體鹽中制得。
硫酸分離硼鎂礦生產硼酸工藝是目前一般會采用的方法，其優點是礦石不經焙燒，工藝技術成熟，流程簡單。
硫酸分解礦石得到的分解液中含有硼酸和硫酸鎂，低溫結晶可回收硼酸，結晶硼酸后的母液通過高溫結晶的辦法使硫酸鎂以一水硫酸鎂的形式析出，這樣可使硼鎂礦中的硼﹑鎂資源都能被提取出來，實現資源的充分利用。
二、低品位硼酸礦回收硫酸鎂工藝

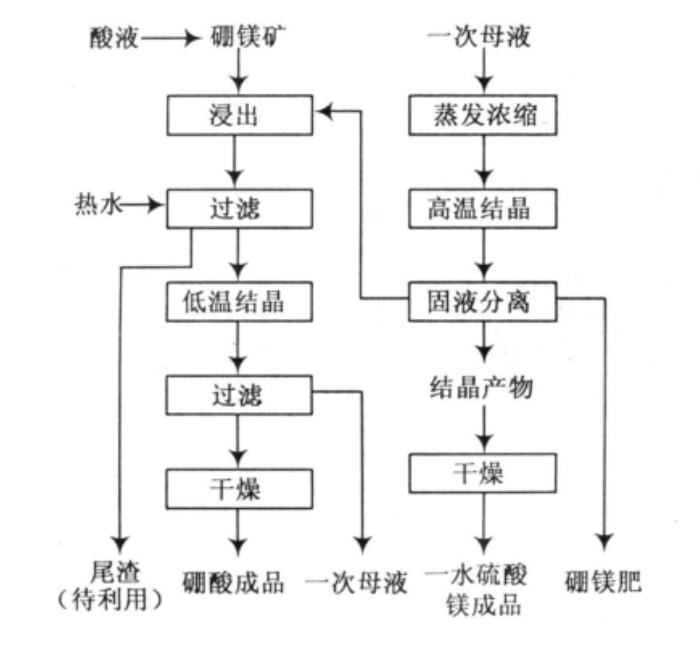

采用硫酸法浸出低品位硼鎂礦制備硼酸，并采用高溫結晶的方法回收母液中的硫酸鎂。將磨礦粉按配比加入去離子水 ，加熱至95℃，在攪拌條件下加入濃硫酸，反應完畢后，向溶液中加入適量的雙氧水，然后用碳酸鈣調節pH為6，使鐵離子轉變為沉淀，對溶液進行熱過濾，殘渣用熱水沖洗，濾液放入低溫恒溫槽中冷卻，再進行固液分離得到硼酸晶體和含硫酸鎂的母液，母液經高溫結晶、過濾、干燥得到一水硫酸鎂晶體。
三、低品位硼鎂礦制備硼酸及回收硫酸鎂
1、硼鎂礦制取硼酸的反應條件為：硫酸用量為理論量的85% 、酸浸時間為100m in，反應溫度控制在95℃，硫酸濃度控制在20%～25%。反應過程中要適當的攪拌，攪拌的強度以使礦?；旌暇鶆驗榧?。在工藝條件下，硼酸的浸出率可達93.80% ，收率能達到71. 06%。
2、硼鎂礦硫酸法制硼酸的母液在硫酸鎂濃度為25%以上、結晶溫度為180℃、結晶時間為4h的條件下，一水硫酸鎂可被有效回收。
3、低品位硼鎂礦硫酸法制硼酸，母液高溫結晶制一水硫酸鎂是可行的。
